GPR med förbättrad positionering genom GeoSLAM
Bakgrund
Vid markradarmätningar (GPR) är noggrann positionering avgörande för att data ska bli användbar. Om koordinaterna inte kan härledas till verkligheten riskerar resultaten att bli svårtolkade, särskilt när höjddata inte stämmer. Traditionellt har RTK-GPS använts, men förlorade fixar och bristande höjdprecision kan göra arbetet tidskrävande och osäkert.
Uppdraget
Vi utvecklade en lösning för att förbättra precisionen i GPR-profiler genom att integrera vår utrustning med GeoSLAMs teknik. Målet var att skapa ett stabilt, pålitligt och effektivt arbetsflöde där data från markradar och laserskanning enkelt kan kombineras.
Genomförande

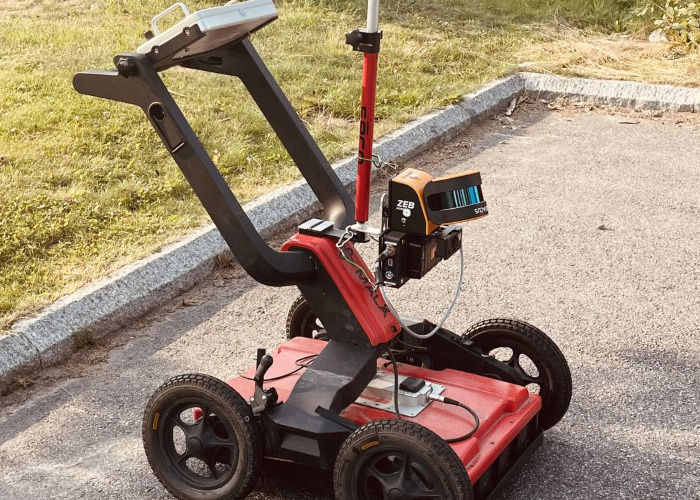

All vår GPR-utrustning, inklusive Malå EasyLocator WideRange HDR, har nu anpassats till GeoSLAM Horizon i kombination med en Topcon HyperSR GNSS-antenn.
Med denna konfiguration registreras en röd SLAM-baserad linje i realtid som visar exakt var mätningen genomförts. Koordinater lagras i både punktmoln och GPR-profiler, vilket ger hög precision i X, Y och Z.
Dessutom används vårt eget verktyg som omvandlar GPR-data till punktmoln. På så sätt kan underjordiska mätningar kombineras med laserskanning ovan mark, vilket ger ett tydligare och mer heltäckande resultat.
Resultat
- Centimeterprecision i positionering av GPR-profiler.
- Minskad risk för felaktiga höjddata jämfört med enbart RTK-GPS.
- Möjlighet att kombinera underjordiska och ovanjordiska mätningar i samma punktmoln.
- Effektivare tolkningsarbete och tydligare slutresultat för kunden.
Exempel på relaterade tjänster
- GPR-mätningar för att lokalisera ledningar, berggrund och dolda objekt.
- Sammanställning av GPR-data och laserskanning i integrerade modeller.
- Kartläggning av markförhållanden för infrastrukturprojekt.
- Dokumentation av underjordiska strukturer i punktmolnformat.
- Felsökning av befintliga ledningsnät och geotekniska analyser.
