Tekniken vi använder

Laserskanning

Laserskanning bygger på LIDAR (Light Detection and Ranging). En laserstråle skickas ut och mäter avstånd via ”time-of-flight” eller ”phase shift”. Resultatet är ett punktmoln där varje punkt har en X-, Y-, Z-koordinat. Noggrannhet: ±1–3 mm vid stationär skanning, ±5–10 mm vid mobil skanning.

Utrustning & användning

• NavVis VLX3: Mobil skanner för inomhus, upp till 1 miljon punkter/sek. Perfekt för stora ytor, korridorer och kontorslandskap.
• Leica P40: Stationär, lång räckvidd (upp till 270 m), mycket hög precision. Används för fasader, industrier och infrastruktur.
• Leica RTC360: Snabb stationär skanner, upp till 2 miljoner punkter/sek, med inbyggd IMU för snabb registrering. Bra vid projekt med många stationer.
• Totalstationer/RTK-GPS: För kontrollpunkter och exakt georeferering i SWEREF 99/RH2000.

Begränsningar/utmaningar

• Reflekterande ytor (glas, metall) kan skapa brus.
• Direkt solljus och regn kan påverka räckvidd.
• Kräver fri sikt mellan stationer vid registrering.

Kundnytta & exempel

• Exakta punktmoln för BIM-modeller, tillbyggnader och förvaltning.
• Volymmätningar (schakt, upplag).
• Kontroll av planhet och toleranser enligt AMA/DIN.
• Dokumentation av kulturhistoriska byggnader med millimeterprecision.

Tänk på

Ju tätare stationsnät, desto bättre resultat. Att kombinera stationär skanning med mobil skanning ger både snabbhet och precision.

Användningsområden

Fastighetsöversikt
Byggnadsstatus

Drönarskanning

Drönarskanning kombinerar fotogrammetri och LIDAR. LIDAR (ex. DJI L1) penetrerar vegetation och skapar markmodeller. Fotogrammetri (ex. DJI P1) använder överlappande bilder och bildmatchning (SfM – Structure from Motion) för att skapa 3D-modeller. Termokameror kan registrera temperaturvariationer och användas vid energikartläggning.

Utrustning & användning

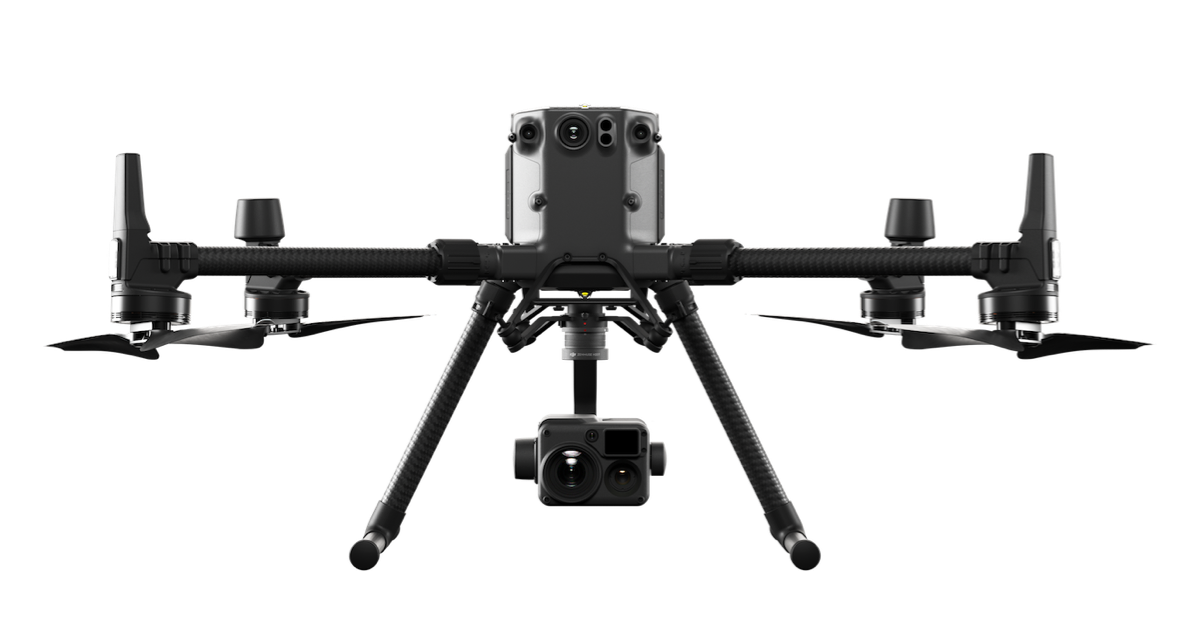

• DJI M300: Plattform för L1 (LiDAR), P1 (kamera), och termokameror.

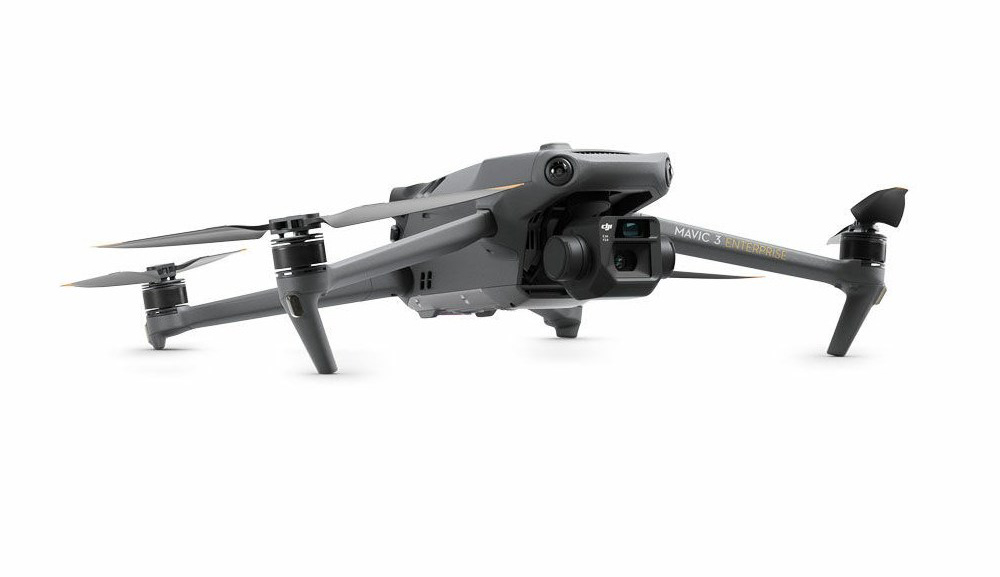

• M30 / M3E: Smidigare drönare för inspektioner, mindre projekt.

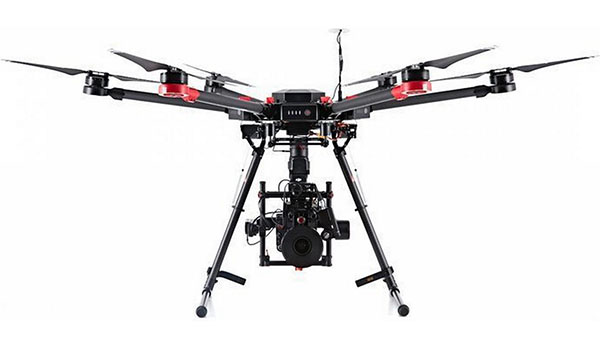

• M600: Tung lyftkapacitet, kan bära specialsensorer.
• Termokameror: Används för energianalys, fuktkontroller, räddningstjänst.

Begränsningar/utmaningar

• Vegetation: bäst när löven fallit (sen höst/vår).
• Väder: snö, dimma och kraftig vind försvårar flygning.
• Batteritid: begränsad vid stora projekt (ca 30–40 min per batteri).
• Krav på tillstånd (EASA, Transportstyrelsen).

Kundnytta & exempel

• Skogsanalys: volymer, bestånd, skador.
• Infrastruktur: broar, järnväg, vägar.
• Byggarbetsplatser: volymberäkningar, statusdokumentation.
• Energi: värmeläckage i fastigheter.

Tänk på

Kombinationen LiDAR + fotogrammetri ger både geometri och visuell förståelse. Data kan direkt integreras i GIS-system eller användas som underlag för BIM-modeller.

Användningsområden

Drönarmätning & visualisering
Fastighetsöversikt

Markradar

Markradar är ett av våra mest flexibla verktyg när det gäller att förstå vad som finns under markytan – utan att gräva. Tekniken används för att hitta ledningar, lagergränser, arkeologiska strukturer, berggrund och grundvattennivåer. Genom att använda flera olika system och antenner kan vi anpassa oss till varje miljö och frågeställning.

Våra system och varför vi valt dem

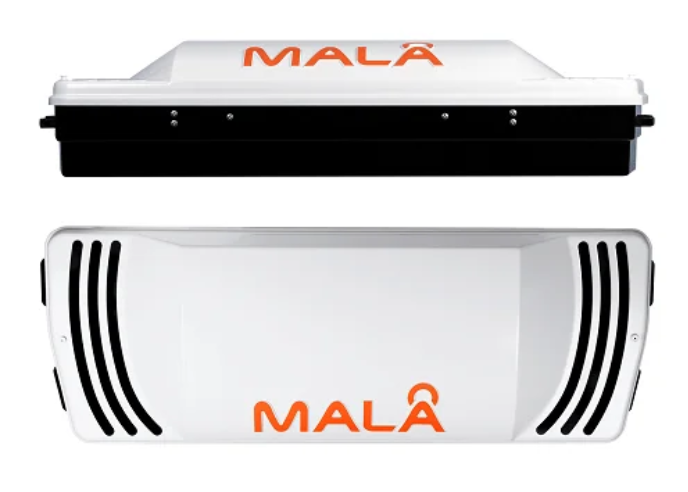

• MIRA HDR – vårt val för stora ytor som vägar och fält. Multikanalsystem med hög produktionshastighet som ger täta raster och tydliga 3D-volymer. Perfekt för infrastruktur och omfattande arkeologiska undersökningar.

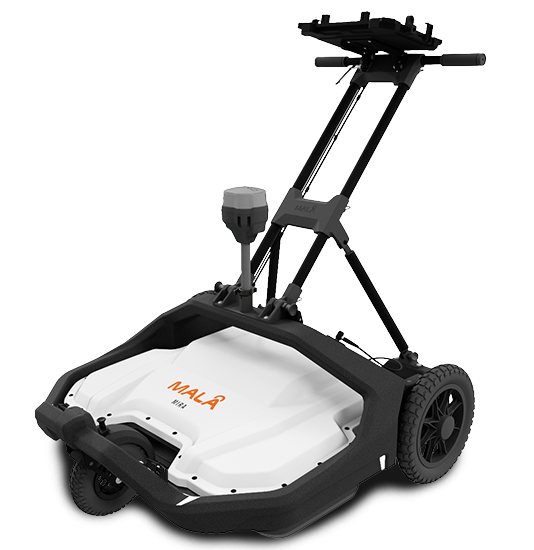

• MIRA COMPACT – smidigare system för mer komplexa ytor, till exempel i städer eller kulturmiljöer. Framför allt lämpligt för arkeologi och ledningssökning där man behöver hög täthet men ändå rörlighet.
• CX – högupplösta antenner för betong och väggar. Vi använder dessa när vi behöver se armering, håligheter eller installationer i konstruktioner.
• ElCore & GX – våra enkanalsystem för flexibel ledningssökning och kartläggning av berggrund. Bra när terrängen eller uppdraget kräver en mer riktad metod.
• RTA – lågfrekventa antenner som går riktigt djupt, ner till ca 50 meter i gynnsamma markförhållanden. Vårt val för undersökning av berggrund och grundvatten.

Kundnytta

• Arkeologer får underlag för att planera schakt och bevara kulturarv.
• Kommuner och entreprenörer får en tydligare bild av ledningsnät och markstrukturer.
• Geotekniska konsulter får data om grundvattennivåer och berggrundens struktur.
• Resultatet är alltid digitalt, enkelt att koppla till GIS eller CAD.

Kombination med drönarskanning

Traditionellt anges markradarresultat i form av djup under markytan, men det kan vara svårt när markytan varierar i höjd. Vi kombinerar därför alltid våra markradarmätningar med drönarskanning.

På så sätt får vi absoluta höjder i nationella referenssystem (t.ex. RH2000) – vilket innebär att vi kan redovisa ledningar och strukturer i korrekta höjdplan, inte bara i relativa djup.

Tänk på

Genom att kombinera markradar med drönar- och laserskanning får du både en exakt bild av markytan och vad som döljer sig under den. Det gör att du kan planera projekt med större säkerhet och undvika kostsamma överraskningar.

Användningsområden

Mark & infrastruktur
Fastighetsöversikt
Kulturdokumentation
